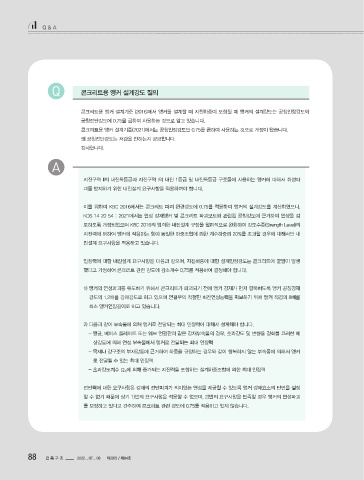

Q & A

Q 콘크리트용 앵커 설계강도 질의

콘크리트용 앵커 설계기준 (2016)에서 앵커를 설계할 때 지진하중이 포함될 때 앵커의 설계강도는 공칭인장강도와
공칭전단강도에 0.75를 곱하여 사용하는 것으로 알고 있습니다.
콘크리트용 앵커 설계기준(2021)에서는 공칭인장강도만 0.75를 곱하여 사용하는 것으로 개정이 됐습니다.
왜 공칭전단강도는 저감을 안하는지 궁금합니다.
감사합니다.

A

지진구역 II의 내진특등급과 지진구역 I의 내진 1등급 및 내진특등급 구조물에 사용하는 앵커에 대해서 취성파
괴를 방지하기 위한 내진설계 요구사항을 적용하여야 합니다.

이를 위하여 KBC 2016에서는 콘크리트 파괴 관련강도에 0.75를 적용하여 앵커의 설계강도를 계산하였으나,
KDS 14 20 54 : 2021에서는 연성 강재앵커 및 콘크리트 파괴모드와 관련된 공칭강도에 근거하여 연성을 검
토하도록 개정되었으며 KBC 2016의 엄격한 내진설계 규정을 합리적으로 완화하여 강도수준(Strength Level)의
지진력에 의하여 앵커에 작용하는 힘이 동일한 하중조합에 의한 계수하중의 20%를 초과할 경우에 대해서만 내
진설계 요구사항을 적용하고 있습니다.

인장력에 대한 내진설계 요구사항은 다음과 같으며, 지진하중에 대한 설계인장강도는 콘크리트에 균열이 발생
했다고 가정하여 콘크리트 관련 강도에 감소계수 0.75를 적용하여 결정해야 합니다.

1) 앵커의 연성파괴를 유도하기 위해서 콘크리트가 파괴되기 전에 앵커 강재가 먼저 항복하도록 앵커 공칭강재

강도의 1.2배를 강재강도로 하고 있으며 연결부의 적절한 회전연성능력을 확보하기 위채 앵커 직경의 8배를
최소 앵커연장길이로 하고 있습니다.

2) 다음과 같이 부속물에 의해 앵커로 전달되는 최대 인장력에 대해서 설계해야 합니다.

- 앵글, 베이스 플레이트 또는 웨브 연결판과 같은 강재부속물의 경우, 초과강도 및 변형율 경화를 고려한 예
상강도에 의해 연성 부속물에서 앵커로 전달되는 최대 인장력

- 목재나 강구조의 부재강도에 근거하여 하중을 규정하는 경우와 같이 항복하지 않는 부속물에 의해서 앵커
로 전달될 수 있는 최대 인장력
- 초과강도계수 Ω 0 에 의해 증가되는 지진력을 포함하는 설계하중조합에 의한 최대 인장력

전단력에 대한 요구사항은 강재의 전단파괴가 의미있는 연성을 제공할 수 있도록 앵커 강재요소의 단면을 설정
할 수 없기 때문에 상기 1)번의 요구사항은 적용할 수 없으며, 2)번의 요구사항을 만족할 경우 앵커의 연성파괴
를 보장하고 있다고 간주하여 콘크리트 관련 강도에 0.75를 적용하고 있지 않습니다.
