제128회 기술사 시험 시행일 : 2022년 7월 2일

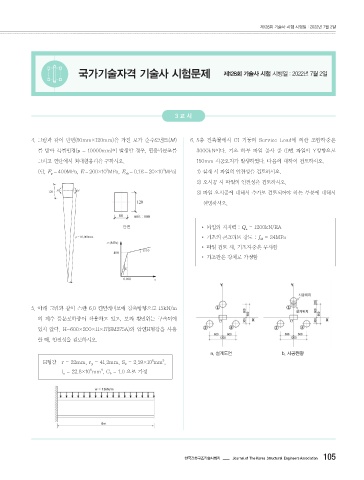

국가기술자격 기술사 시험문제 제128회 기술사 시험 시행일 : 2022년 7월 2일

3 교 시

4. 그림과 같이 단면(80mm×120mm)을 가진 보가 순수모멘트(M) 6. 5층 건축물에서 C1 기둥의 Service Load에 의한 조합하중은

를 받아 곡률반경(p = 10000mm)이 발생할 경우, 휨응력분포를 3000kN이다. 기초 하부 파일 공사 중 ①번 파일이 Y방향으로
그리고 연단에서 최대휨응력을 구하시오. 150mm 시공오차가 발생하였다. 다음에 대하여 검토하시오.
3 3
( 단, F y = 400MPa, E = 200×10 MPa, E sh = 0.1E = 20×10 MPa) 1) 설계 시 파일의 안전성을 검토하시오.
2) 오시공 시 파일의 안전성을 검토하시오.
3) 파일 오시공에 대해서 추가로 검토되어야 하는 부분에 대해서

설명하시오.

= 1200kN/EA
• 파일의 지지력 : Q a
= 24MPa
• 기초의 콘크리트 강도 : f ck
• 파일 검토 시, 기초자중은 무시함
• 기초판은 강체로 가정함

5. 아래 그림과 같이 스팬 6.0 캔틸레버보에 강축방향으로 15kN/m
의 계수 등분포하중이 작용하고 있고, 보의 횡변위는 구속되어
있지 않다. H-600×200×11×17(SM275A)의 압연H형강을 사용
할 때, 안전성을 검토하시오.

a. 설계도면 b. 시공현황
6
3
H형강 r = 22mm, r y = 41.2mm, S x = 2.59×10 mm ,
I y = 22.8×10 mm , C b = 1.0 으로 가정
6
4
