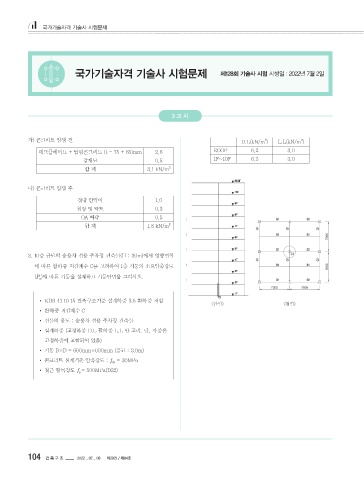

Page 106 - 건축구조 Vol. 29 / No. 04

국가기술자격 기술사 시험문제

국가기술자격 기술사 시험문제 제128회 기술사 시험 시행일 : 2022년 7월 2일

3 교 시

가) 콘크리트 양생 전 D.L(kN/m ) L.L(kN/m )
2
2
데크플레이트 + 탑핑콘크리트 (t = 75 + 65)mm 2.6 ROOF 6.2 3.0
강재보 0.5 1F~10F 6.2 3.0
합 계 3.1 kN/m 2

나) 콘크리트 양생 후
경량 칸막이 1.0
천장 및 덕트 0.3
OA 바닥 0.5
합 계 1.8 kN/m 2

3. 10층 규모의 승용차 전용 주차장 건축물(H : 30m)에서 영향면적
에 따른 활하중 저감계수 C를 고려하여 1층 기둥의 소요압축강도
)에 따른 기둥을 설계하고 기둥단면을 그리시오.
(P u

• KDS 41 10 15 건축구조기준 설계하중 3.5 활하중 저감
<단면> <평면>

• 활하중 저감계수 C

• 건물의 용도 : 승용차 전용 주차장 건축물
• 설계하중 (고정하중 D.L 활하중 L.L 만 고려. 단, 자중은

고정하중에 포함되어 있음)

• 기둥 B×D = 600mm×600mm (층고 : 3.0m)
= 30MPa
• 콘크리트 설계기준 압축강도 : f ck
= 500MPa(D22)
• 철근 항복강도 f y
